揭普惠高速公路南延线机电工程配套机柜配电箱项目案例

一、项目整体概况

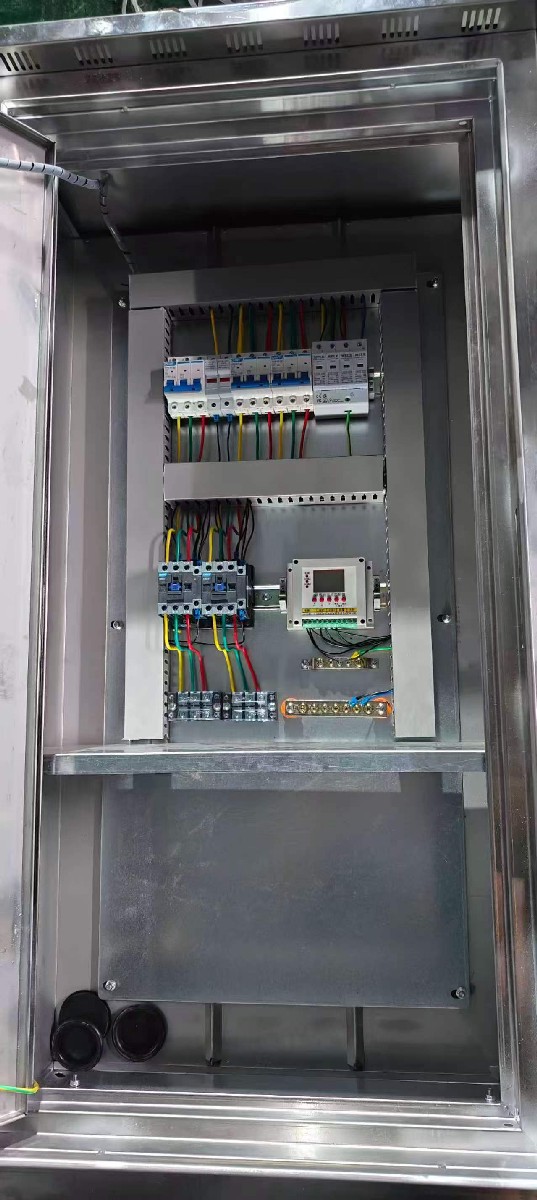

揭普惠高速公路南延线是广东省“十四五”重点交通基建工程，纳入全省高速路网规划二纵并行线，主线全长13.621km，双向四车道、设计时速100km/h，起点位于揭阳惠来东港镇，顺接既有揭普惠高速，设置东港枢纽互通连通沈海高速，线路纵跨惠来、汕尾华侨管理区、陆丰三甲片区，全线桥隧占比42.79%，分布6座特大/大中型桥梁、1处枢纽互通、陆丰东主线收费站、养护工区、多处主线ETC龙门架与路面外场监控点位{insert\_element\_0\_}。

项目地处粤东沿海地带，属亚热带高温高湿气候，春夏台风多发、雷雨密集，沿海空气含盐雾腐蚀，沿线点位分散、桥梁路段露天设备长期经受暴晒雨水侵蚀。全线机电系统涵盖自由流ETC收费、道路监控、供配电、照明、通信四大核心板块，卓言科技为本项目JD1机电标段批量交付全套户外配电设备，包含ETC一体化机柜、收费广场配电箱、门架接线箱、桥梁外场监控机箱、养护工区动力配电箱，一站式满足全线收费、抓拍、照明、通信设备供电、智能运维、防雷防护需求，保障整条路段7×24小时不间断稳定运营。

二、项目现场核心工况痛点

• 沿海恶劣自然环境：陆丰沿海常年高温高湿、台风暴雨频发、空气含盐雾，普通箱体易锈蚀、凝露渗水，雷击感应电压高，对设备防腐、IP防护、防雷标准要求严苛；

• 点位分散运维难度大：主线桥梁、ETC龙门架沿13.6km线路零散布设，人工全线巡检路程长、故障排查滞后，急需远程在线监测、主动告警智能化设备；

• 多类型机电负载集中管控：同时覆盖ETC自由流收费、路面抓拍监控、广场车道设备、桥梁照明、养护工区动力设备，负载类型多样，需要分路独立隔离保护；

• 智慧高速标准化建设要求：项目全线推行无人值守收费与远程集中运维，所有户外配电设备需支持4G/局域网双通道远程管控、能耗计量、GIS点位管理；

• 分期扩容预留需求：项目预留衡山互通、服务区拓展点位，配电设备需模块化预留拓展仓位，适配后期机电设备加装扩容。

三、分场景定制化配电设备解决方案

1、主线ETC户外一体化智能机柜（龙门架点位部署）

整机采用1.5mm加厚冷轧钢板静电防腐喷塑，IP55防尘防水全密封结构，配置200mm加高防腐底座抵御台风积水；三点式防盗拉杆锁搭配门磁传感器，柜门异常开启实时上传告警。内部集成双路市电输入配电单元、40KA多级防雷、自动重合闸漏电保护、多功能智能电表；搭载48V磷酸铁锂后备电池+双逆变器N+1冗余备电，断电持续保障RSU天线、抓拍摄像机、交换机工作，防止ETC交易与抓拍证据丢失；内置嵌入式恒温空调抑制沿海高湿凝露，配套动环监控主机，支持网口/4G小程序远程启停回路、能耗统计、设备定位、故障主动推送，适配全线主线自由流ETC龙门架成套部署。

2、陆丰东收费站广场配电箱+收费亭机柜

收费站露天广场专用IP55户外配电箱，三相四线分级配电架构，多路独立分路输出，单车道抓拍、补光灯、费额显示屏、车道控制器单独回路保护，单路故障隔离不中断全站收费业务；内置经纬度时控模块自动管控广场照明时序，配备本地手动启停按钮；集成漏电保护、电源+网络二级浪涌防雷，一体式接地铜排泄放雷击电压，适配广场开阔多雷环境。配套收费亭紧凑型嵌入式机柜，强弱电分区布线，降低电磁干扰，保障亭内收费终端、读卡设备、对讲系统稳定运行。

3、主线门架接线箱&桥梁监控外场机箱

轻量化户外门架接线箱，模块化DIN导轨布局，为龙门架抓拍相机、补光灯、毫米波雷达分路独立供电，防护等级IP55，耐盐雾防锈；整机配套完整接地与防雷模块，体积小巧适配龙门架狭小安装空间。桥梁路段监控机箱针对跨海/跨江大桥高湿盐雾环境优化密封结构，搭载温湿度、水浸监测传感器，远程实时监测箱内环境，有效解决桥梁设备凝露短路问题。

4、养护工区XL-21动力配电箱

养护工区室内落地XL-21动力配电柜，承担工区办公、维修设备、备用充电设备总配电；三相大功率适配方案，总断路器+多路分路空开分层排布，配备智能电表、漏电保护、接地保护，可按需拓展控制回路，满足养护基地日常动力、照明长期稳定供电。

四、设备核心适配优势

1. 沿海防腐加固设计：全系列户外设备采用加厚防腐喷塑、全周密封胶条、防凝露透气阀，针对性解决粤东沿海盐雾、台风、高湿气候带来的箱体锈蚀、进水故障；

2. 分场景模块化成套：区分ETC龙门架、收费站、桥梁监控、养护工区四大场景定制设备，标准化内部布线，统一回路标识，大幅缩短项目9个月机电总工期内的现场安装调试周期；

3. 远程无人值守运维体系全线机柜接入云运维平台，GIS地图统一管理沿线所有设备点位，断电、高温、水浸、非法开门故障实时告警，大幅降低13.6km长线路人工巡检人力成本；

4. 多重安全防护保障通行每路负载独立过载、短路、漏电三重保护，搭配多级防雷与整机接地系统，杜绝雷击、潮湿漏电损坏收费监控精密设备，避免高速收费业务大面积中断；

5. 预留扩容拓展空间设备内部预留空开、设备拓展仓位，匹配项目预留互通、服务区远期机电扩容需求，无需整体更换箱体，降低后期改造成本。

五、项目落地实施成效

• 全线设备一次性通过机电标段交工验收，通车至今ETC、监控设备在线率稳定99.6%以上，无因箱体进水、雷击、供电故障引发收费丢单、抓拍离线问题；

• 远程智能运维替代全线人工常态化巡检，沿线分散门架、桥梁点位故障定位效率提升70%，有效适配陆丰沿海长线路运维管理模式；

• 防腐IP55柜体经受台风、梅雨季高湿环境长期考验，箱体无锈蚀、凝露渗水现象，适配粤东沿海高速户外长效运行标准；

• 标准化成套配电设备简化现场施工布线，按期匹配项目9个月机电施工总工期，助力揭普惠南延线按时建成通车，打通陆丰三甲片区通往珠三角快速交通通道。
