长春至深圳国家高速公路河源热水至惠州平南段改扩建工程
长春至深圳高速河源热水—惠州平南段改扩建工程智能机箱成套项目案例
一、项目整体概况

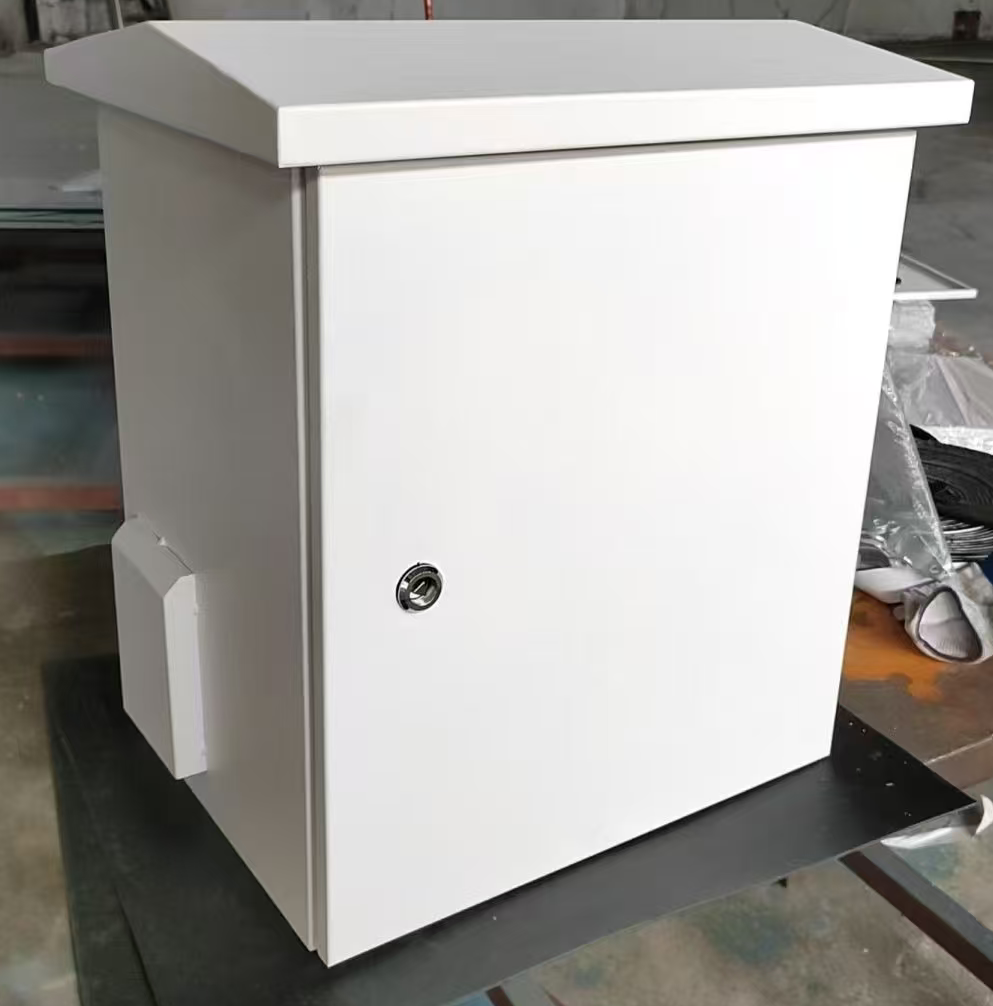

长春至深圳国家高速公路河源热水至惠州平南段（简称河惠段改扩建）是广东省“十四五”重点交通基建、粤港澳大湾区北向关键省际通道，路线全长116.61km，由原有双向四车道改扩建为双向八车道，全线新建、改造互通立交19处、4对服务区、多座隧道、主线ETC自由流龙门架、智慧无亭化收费站、雷视一体路面监测点位，总投资超170亿元，2025年底全线建成通车{insert\_element\_0\_}。
项目穿越河源丘陵山林、惠州城郊平原，属华南亚热带气候，全年高温高湿、汛期暴雨集中、春夏雷雨多发；沿线兼具山林露天门架、长隧道密闭高凝露、城市收费站开阔多雷、跨江大桥盐雾腐蚀多重复杂工况。原有2003年投用老旧供电箱体防护薄弱、无智能监测、分路保护缺失，无法匹配八车道扩容后新增AI雷视一体机、双天线ETC设备、隧道环境检测器、主动预警发光道钉等新一代智慧机电设备供电需求。卓言科技为本项目全线批量交付全系列智能机箱设备，包含ETC户外一体化机柜、门架监控接线箱、收费广场智能配电箱、隧道防腐控制箱、桥梁外场监测机箱，一站式完成全线智慧机电设备供电、时序管控、能耗计量、远程动环运维、多级防雷接地成套配套，助力项目打造“双碳、平安、智能”省级示范高速。
二、改扩建工程核心工况痛点
多地貌复合恶劣户外环境：线路跨山林、隧道、城区、跨江大桥，高温高湿、雷雨雷击、桥面盐雾、洞内尾气凝露多重腐蚀，老式铁皮箱体易渗水锈蚀、元器件受潮短路；
机电设备大幅扩容，负载类型复杂：八车道新增海量雷视AI监测、双备份ETC天线、隧道CO/能见度传感器、智能发光道钉，新旧设备混装，需多路独立隔离供电，杜绝单点故障造成整段监测、收费系统下线；
全线智慧化管控硬性要求：项目配套省级统一智慧高速管控平台，所有外场机箱必须支持4G/光纤双链路远传、GIS点位管理、故障主动告警、远程回路启停，原有箱体无通信监测功能，不满足无人值守养护标准；
改扩建施工窗口期短、交通转换频繁：全线半幅通车施工，设备安装、新旧箱体替换工期紧凑，要求机箱标准化模块化、快速接线调试，减少占道施工时长；
绿色低碳能耗管控需求：项目推行全路段能耗精细化计量，所有点位机箱需搭载智能电表，分负载统计用电量，匹配“双碳高速”建设指标。
三、分场景定制智能机箱整体解决方案
1、主线ETC户外一体化智能机柜（龙门架自由流收费点位）
整机采用1.5mm加厚镀锌钢板户外防腐喷塑，国标GB/T 4208-2017 IP55全密封防护，整圈发泡胶条+防凝露透气阀，配套200mm加高防腐底座抵御汛期路面积水；三点式防盗拉杆锁搭配门磁传感器，柜门非法开启实时推送告警。内部集成双路市电输入配电单元、40KA电源一级防雷、自动重合闸漏电保护、多功能智能电表；搭载48V磷酸铁锂后备电池+双逆变器N+1冗余备电，市电断电持续保障双天线RSU、高清抓拍摄像机、工业交换机运行，避免ETC交易、车牌取证数据丢失；嵌入式恒温空调抑制柜内高温凝露，动环主机支持光纤/4G双通道对接路段智慧管控平台，远程分路启停、能耗统计、设备定位、超限告警，适配全线百余处主线ETC龙门架标准化部署。
2、智慧收费站广场配电箱+收费亭嵌入式机箱（四角楼无亭化收费站、各互通收费站）
收费站露天广场IP55智能配电箱，三相五线分级独立分路设计，双备份ETC天线、车道控制器、雷视抓拍、费额显示屏、广场照明分回路供电，单车道设备故障隔离不中断全站收费通行；内置经纬度时序控制器，自动管控夜间补光灯具启停，配套本地手动检修按钮；集成电源+网络二级浪涌防雷、一体式接地铜排，适配城区收费站开阔易雷击环境。配套窄岛化收费亭紧凑型机箱，强弱电分区屏蔽布线，降低电磁干扰，稳定保障无亭化自助收费终端、读卡、对讲设备不间断运行，小巧机身适配新型窄收费岛安装空间。
3、隧道专用304不锈钢防腐配电箱/环境控制箱
隧道点位选用304不锈钢整机，IP55高防腐密封结构，抵御洞内尾气、长期凝露腐蚀；三相大功率独立回路专供射流风机、排水泵，接触器耐受电机启动冲击，配置双电源自动切换保障应急通风不间断；细分CO/能见度、风速、洞内外亮度环境检测器专用供电支路，单点传感器短路不切断整段隧道监测网络；内置水浸、温湿度监测模块，对接隧道BAS系统实现风机、照明自动联动调节，超限自动预警上传管控中心。
4、桥梁、中分带雷视监控轻量化接线箱
轻量化小型户外监控机箱，适配跨江大桥、中分带雷视一体机、智能发光道钉狭小安装空间，IP55防腐耐盐雾结构；多路微型独立空开分路供电，集成小型防雷、接地保护，配套动环采集模块，实时回传供电状态、箱内温湿度，满足全线路面主动预警设备稳定取电需求。
5、服务区、互通养护工区XL-21动力配电柜
室内落地XL-21成套动力柜，承担服务区光伏配套、养护工区、监控分中心总配电；大容量三相配电架构，分层总塑壳断路器+多路分路保护，集成智能计量、漏电、接地保护，预留充足拓展仓位，适配服务区光伏储能、新能源充电桩后期扩容，布线规整、检修操作空间充足。
四、项目产品核心优势
多工况差异化定制，适配全线复合环境区分山林露天、隧道高湿、大桥盐雾、城区收费站四大场景差异化选材，户外镀锌防腐、隧道304不锈钢双重方案，一次性解决华南高温暴雨、多雷、凝露腐蚀带来的设备故障痛点；
分路隔离保护，保障八车道海量机电不间断运行全系列机箱实现负载独立回路配电，AI抓拍、ETC、风机、照明设备互不干扰，单点设备故障仅切断对应支路，杜绝整段收费、监测、通风系统大面积停机，适配改扩建后设备高密度布设场景；
全域远程智慧运维，匹配省级智慧高速平台全线智能机箱统一接入河惠段智慧管控“一张图”平台，GIS地图直观展示全线数百处机箱点位，远程能耗统计、断电/高温/进水/非法开门分级告警，大幅降低116km长线路人工常态化巡检人力、车辆成本；
标准化模块化，缩短改扩建占道施工周期统一内部DIN导轨布局、回路标识、通信协议，工厂预装配成套出货，现场仅需一次接线调试，大幅缩短半幅通车状态下占道施工时长，保障交通转换安全顺畅；
精细化能耗计量，助力双碳高速建设每台机箱标配多功能智能电表，分负载精准统计各设备用电量，为全线机电能耗分析、节能调控提供数据支撑，契合项目绿色低碳建设定位；
充足预留扩容空间机箱内部预留空开、设备拓展安装位，适配远期车流量监测、智慧感知设备新增扩容需求，无需整体更换箱体，降低后期改造成本。
五、项目落地实施与应用成效
分标段分批完成全线老旧箱体拆除、新智能机箱安装、线路对接、平台联调，一次性通过广东省交通集团机电专项交工验收，完全满足八车道智慧高速机电技术规范标准；
通车至今全线ETC、雷视AI监测、隧道环境检测设备综合在线率稳定99.8%以上，无箱体渗水、锈蚀、雷击批量离线故障，适配华南全年极端天气长效稳定运行；
远程主动预警、线上运维体系落地，全线月度人工巡检里程降低65%，故障定位处置效率提升70%，实现长距离改扩建高速少人值守智慧养护；
分路独立保护架构彻底解决新旧设备混装带来的跳闸连锁停机问题，自由流ETC交易成功率、路面事件抓拍识别率稳定达标省级示范高速指标；
标准化成套智能机箱统一全线机电施工规范，布线清晰、标识完整，极大降低后期日常检修、故障排查难度，为河惠段长期安全、高效、低碳运营筑牢供配电硬件基础。
卓言科技
深耕粤港澳大湾区智慧高速机电配套设备研发制造，主营ETC一体化智能机柜、收费广场配电箱、隧道防腐控制箱、桥梁监控接线箱、XL21动力配电柜，针对华南高温高湿、雷雨盐雾工况优化产品防腐、防雷、防潮性能，承接揭普惠、天汕、梅大、长深河惠段等多条广东省级重点高速新建、改扩建成套智能机箱供货、技术调试全流程服务。
