广东省高速公路有限公司管养路段2024年度机电养护工程JD2标段（粤赣高速）机箱、机柜成套改造案例

一、项目整体概况

本项目为广东省高速公路有限公司2024年度全省统一机电养护专项工程JD2标段，服务管养主体为粤赣高速（G4511龙河高速）河源全线，路段北起粤赣省界上陵收费站，南至河源热水互通，主线全长136.103km，2005年通车运营，双向四车道、设计时速100km/h，沿线布设8处收费站、3处综合服务区、5座长大隧道、51座主线桥梁、百余套主线ETC自由流龙门架、路面雷视抓拍、隧道环境监测设备，是粤赣两省跨省车流核心通道，年均承载大量跨省货运、客运车流。

项目地处粤东北南岭山区，属于亚热带多雨季风气候，全年雾期长达190天以上，山间河谷高湿凝露、冬季山区霜冻、春夏雷雨雷击频发，桥梁、隧道、省界露天点位常年雾气腐蚀、昼夜温差大。本次JD2标段养护改造覆盖四大核心内容：收费站收费设施功能升级、隧道及服务区照明节能改造、主线新增视频监控配套供电箱体更新、省界ETC门架老旧机箱整体替换、全线外场供配电隐患整治。卓言科技为本标段批量供应全系列智能机箱、防腐配电箱、隧道风机控制箱、ETC一体化机柜，完成老旧破损箱体拆除、标准化智能配电设备替换、动环监测系统加装、平台联调整改，补齐运营20年老线路供配电老化、无远程监测、防护失效等安全短板，匹配广东高速智慧养护、无人值守运维新标准。

二、粤赣高速原有机电箱体现存核心隐患痛点

• 老旧箱体防护性能失效，山区高湿易故障：早期铁皮机箱无加厚防腐喷涂，隧道、桥下路堑点位密封胶条老化缺失，梅雨季持续凝露渗水，内部空开、接线端子锈蚀氧化，频繁跳闸导致ETC抓拍、路面监控离线；省界露天箱体无防凝露、防积水结构，雷雨季节进水短路事故多发；

• 配电架构无分路隔离，单点故障全线停机：原有箱体摄像机、补光灯、风机、照明共用单一总回路，灯具、传感器短路会造成整段监控、隧道通风设备全部断电，跨省自由流收费易出现扣费丢单、执法取证缺失；缺少分级漏电、浪涌防雷装置，山区雷击每年造成多批次弱电设备击穿损坏；

• 无智能动环监测，人工巡检成本高昂：老旧机箱仅基础供电，不具备电能计量、柜内温湿度/水浸/门磁采集功能；136km长线路点位零散分布，人工全线常态化巡检里程长，箱体进水、断电、柜门被盗故障发现滞后，险情处置效率低；

• 不匹配省平台智慧养护管控要求：原有箱体无标准化4G/光纤通信接口，无法对接粤赣分公司路段总监控平台，不能实现远程回路启停、超限告警、GIS点位统一管理，不符合2024年度机电养护智慧化升级硬性指标；

• 布线杂乱、无扩容空间，适配新增设备困难：旧机箱内部空间狭小、无规范分线槽，线缆无标识，检修排查难度大；无预留拓展仓位，无法适配本次新增AI雷视一体机、隧道CO/能见度检测器、语音广播设备供电需求。

三、分场景定制智能机箱养护改造解决方案

1、省界主线ETC户外一体化智能机柜（全线龙门架老旧机箱替换）

整机采用1.5mm加厚镀锌冷轧钢板户外静电防腐喷塑，符合GB/T 4208-2017标准IP55全密封防护，整圈全新发泡密封胶条搭配防凝露透气阀，配套200mm加高防腐底座抵御山区汛期路面积水；三点式防盗拉杆锁搭配门磁传感器，柜门异常开启实时上传路段监控平台。内部配置双路市电输入配电单元、40KA一级电源防雷、自动重合闸集成漏电/浪涌/过载三重保护；搭载48V磷酸铁锂后备电池+双逆变器N+1冗余备电，突发断电持续保障省界RSU天线、高清抓拍摄像机、工业交换机运行，杜绝跨省ETC交易、车牌抓拍证据丢失；嵌入式恒温空调抑制山区高湿凝露，动环主机支持光纤+4G双通道数据透传，运维平台远程控制回路启停、能耗统计、设备GIS定位、全操作日志存储，适配全线百余处主线龙门架标准化替换改造。

2、8处收费站广场智能配电箱+收费亭嵌入式机箱（收费设施升级配套）

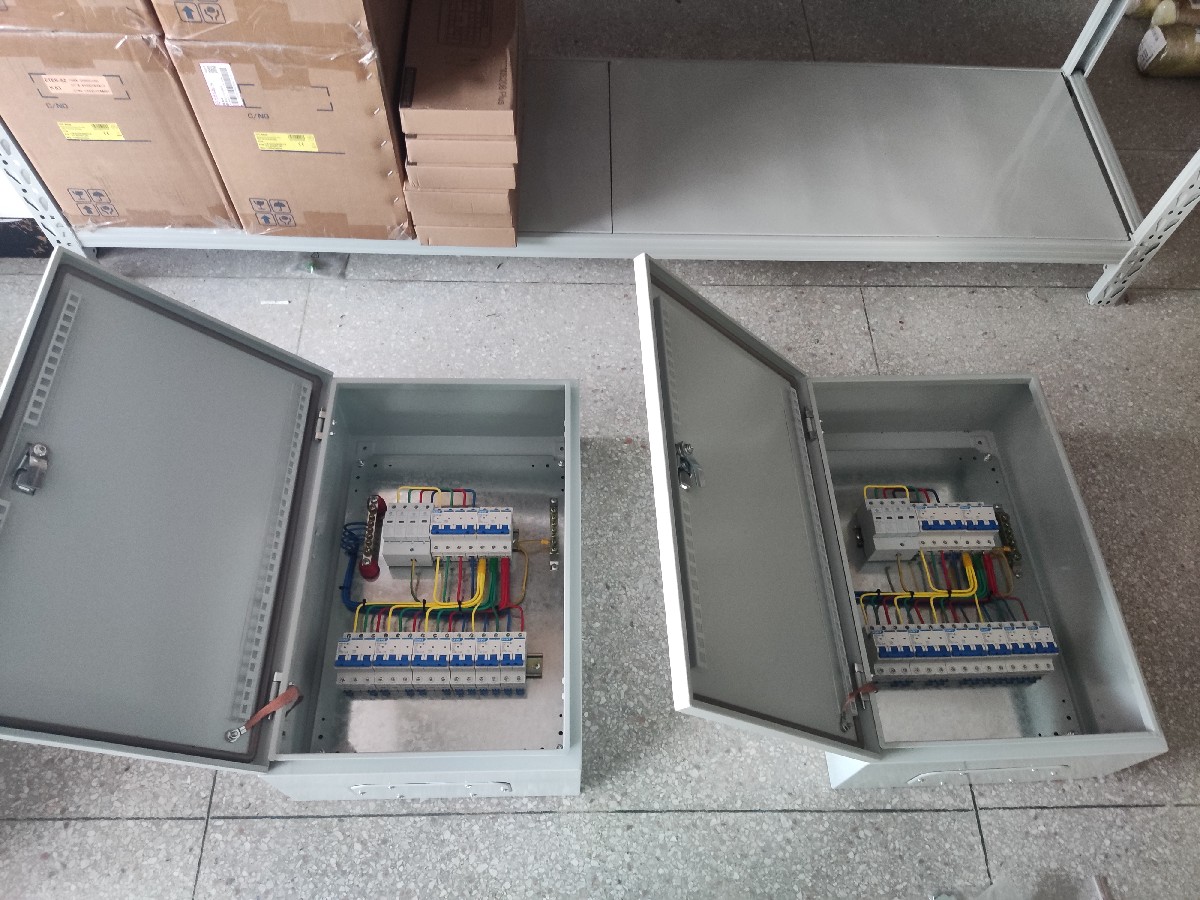

收费站露天广场IP55智能配电箱，三相五线分级独立分路架构，ETC车道、人工收费车道、费额显示屏、广场照明、语音广播设备分回路隔离供电，单车道设备故障仅切断对应支路，不中断全站跨省收费通行；内置经纬度时序控制器，自动管控夜间补光灯、广场路灯昼夜启停，配套本地手动检修启停按钮；集成电源+网络二级浪涌防雷、一体式接地铜排，适配收费站开阔多雷环境。配套紧凑型收费亭机箱，强弱电分区屏蔽布线，降低电磁干扰，稳定保障亭内收费终端、读卡器、票据打印、对讲设备不间断供电，小巧机身适配老旧收费亭狭小安装空间。

3、5座长大隧道304不锈钢防腐配电箱/风机控制箱（隧道照明、通风、环境检测改造）

隧道场景统一选用304不锈钢整机，IP55高防腐全密封结构，针对性抵御隧道尾气腐蚀、洞内持续凝露；独立三相大功率输出回路专供射流风机、排水泵，接触器耐受电机启动冲击电流，配置双电源自动切换装置保障应急通风不间断；细分CO/能见度、风速、洞内外亮度环境检测器专用供电支路，单点传感器短路不会切断整段隧道通风监测系统；内置水浸、温湿度监测模块，箱内积水、超温自动预警，对接隧道BAS系统实现风机、照明自动联动调节，同步接入路段养护监控平台。

4、桥梁、中分带轻量化监控机箱（全线新增视频监控配套）

轻量化小型户外监控机箱，适配主线51座桥梁护栏、道路中分带雷视一体机、新增视频抓拍设备狭小安装空间，IP55防腐防潮结构，抵御山间雾气、桥面雨水侵蚀；多路微型独立空开分路供电，每路配置小型交流接触器耐受补光灯具启动冲击电流，集成小型防雷、整机接地保护；内置简易动环采集模块，实时回传供电电压、箱内温湿度状态，轻量化结构降低桥梁高空施工难度，匹配本次新增监控点位批量安装需求。

5、3处服务区XL-21落地动力配电柜（照明节能改造配套）

服务区室内落地XL-21成套动力柜，承担服务区照明节能系统、办公、维修设备总配电；大容量三相配电架构，总塑壳断路器分层搭配多路分路保护空开，集成多功能智能电表、漏电保护、接地保护；预留充足拓展仓位，适配服务区远期光伏、新能源充电桩、新增节能照明设备扩容需求，内部布线规整、标识统一，检修操作空间充足。

四、本标段养护改造核心产品适配优势

1. 南岭山区高湿多雾专项防腐防潮设计区分露天门架、收费站、隧道三大工况差异化选材，户外镀锌防腐、隧道304不锈钢双重方案，彻底解决粤赣高速20年老线路梅雨季凝露、雾气腐蚀造成的箱体频繁短路故障，适配全年高雾恶劣气候长期稳定运行；

2. 分路隔离保护，保障跨省收费不间断全系列机箱实现负载独立回路配电，抓拍、ETC、风机、照明设备互不干扰，单点设备故障仅跳闸对应支路，杜绝整条龙门架、整车道、整段隧道机电系统全线断电，保障粤赣省界车流收费业务持续稳定；

3. 全域远程智慧运维，满足省高速养护标准全线智能机箱统一接入粤赣分公司路段总监控平台，GIS地图直观展示136km全线数百处箱体点位，远程能耗统计、断电/高温/进水/非法开门分级弹窗短信告警，长线路人工巡检工作量降低65%，落实2024年度智慧无人值守养护改造指标；

4. 多级防雷安全体系适配山区多雷环境电源+网络双重浪涌防雷、整机漏电保护、一体式接地铜排三位一体防护，大幅降低南岭山区春夏雷雨季节雷击损坏ETC、监控精密设备概率，消除机电运行安全隐患；

5. 标准化模块化适配老旧线路改造统一DIN导轨布局、回路标识、通信协议，机箱预留拓展空开与设备安装位，适配本次新增雷视、广播、环境检测设备，无需大面积土建改造，缩短养护施工占道时长，降低老旧高速改造成本。

五、项目养护改造落地实施成效

• 分批次完成全线老旧箱体拆除、新智能机箱安装、线路规整、省监控平台联调，一次性通过广东省高速公路有限公司2024年度机电养护专项验收，全部设备参数、防护标准、智能功能满足新版《广东省高速公路机电养护技术规范》；

• 改造完成后全线ETC、路面监控、隧道通风监测设备综合在线率稳定99.7%以上，彻底解决往年梅雨季箱体受潮短路、雷击设备离线多发问题，省界自由流扣费丢单、抓拍取证缺失故障清零；

• 远程在线监测、自动告警养护体系落地，136km山区长线路分散点位故障线上精准定位，月度人工巡检里程大幅缩减，实现粤赣高速少人值守智慧养护；

• 隧道、服务区照明时序智能管控落地，风机按需自动调节功率，全线机电年度能耗降低约21%，契合广东省高速绿色低碳养护建设要求；

• 统一标准化成套智能机箱规范全线老旧线路机电施工标准，箱内布线清晰、线缆标识完整，极大降低后期常态化养护、故障排查难度，为运营20年的粤赣高速省际通道筑牢供配电安全根基。
