开阳高速公路文明示范路机电设施提升工程
开阳高速公路文明示范路机电设施提升工程智能机箱成套改造案例
一、项目整体概况
开阳高速（开平—阳江高速公路）是沈海高速广东段核心主干通道，主线全长126.6公里，双向八车道，串联开平、恩平、阳江三地，全线布设8处互通收费站、4对综合服务区、多座跨江大桥、长隧道群、百余套主线ETC自由流龙门架、路面雷视抓拍点位，是粤西对接珠三角、连通粤西沿海港口的交通大动脉，也是广东省首批省级高速文明示范路标杆创建路段。
项目地处粤西沿海丘陵地带，属亚热带海洋季风气候，全年高温高湿、春夏台风暴雨频发、空气含盐雾腐蚀，开阔路段雷雨雷击多发，桥面、露天门架设备长期受雨水、盐雾侵蚀。本次文明示范路机电提升工程围绕“智慧化、标准化、低碳化、美观化”四大创建目标，同步推进收费车道LED智能灯带改造、发光站名标识升级、全线视频监测全覆盖、隧道光亮工程、ETC门架供电系统标准化整治、外场老旧机箱统一替换升级。卓言科技为本项目全线批量交付全套智能配电机箱设备，包含ETC户外一体化智能机柜、收费广场智能配电箱、收费亭嵌入式机箱、桥梁监控轻量化设备箱、隧道防腐控制箱、服务区XL-21动力配电柜，一站式匹配示范路统一外观、智能远程运维、防腐防潮、节能管控建设标准，实现全线收费、监控、照明、隧道机电设备稳定可靠供电，助力开阳高速成功打造省级文明示范样板高速。
二、文明示范路创建原有机电设施核心短板
老旧机箱外观杂乱，不满足示范路标准化美观要求：早期箱体尺寸、喷涂颜色不统一，箱体锈蚀、掉漆严重，沿线门架、收费站设备外观参差不齐，不符合文明示范路全线景观一体化建设标准；普通铁皮箱体密封失效，沿海盐雾、梅雨季凝露渗水，元器件频繁受潮短路；
配电架构无分路隔离，影响示范路全天候通行保障：原有机箱多设备共用单一回路，LED车道灯带、抓拍摄像机、ETC主机、照明灯具共用电源，单点设备短路会造成整车道、整段监控设备下线，影响示范路畅通服务考核指标；缺少分级防雷、漏电保护，沿海雷雨季节设备雷击损坏故障频发；
无智能时序、能耗管控，不匹配低碳示范建设要求：原有箱体无经纬度时序控制，车道LED灯带、广场照明无法自动启停；无智能电表分路计量能耗，全线机电照明长期高功耗运行，不满足文明示范路绿色低碳建设指标；
缺少远程智慧运维体系，示范路常态化养护压力大：沿线126公里点位分散，老旧机箱无4G/光纤通信、动环监测功能，断电、箱体进水、柜门破坏故障只能依靠人工上路巡检，故障处置滞后，难以满足示范路快速响应服务标准；
设备兼容性不足，无法匹配示范路新增智能设施：本次升级新增车道红绿LED灯带、发光站名诱导标识、雷视一体化事件检测设备、隧道光亮工程照明，旧机箱无预留拓展仓位，供电回路不足，无法承载新增智慧设施供电需求。
三、分场景定制智能机箱成套提升解决方案
1、主线ETC户外一体化智能机柜（全线龙门架标准化升级）
整机采用1.5mm加厚镀锌钢板，统一示范路指定浅灰户外防腐静电喷塑，外观尺寸、标识全线标准化统一，符合GB/T 4208-2017 IP55全密封防护，整圈发泡密封胶条搭配防凝露透气阀，配套200mm加高防腐底座抵御台风汛期路面积水；三点式防盗拉杆锁搭配门磁传感器，柜门非法开启实时推送告警至路段监控中心。内部集成双路市电输入配电单元、40KA一级电源防雷、自动重合闸漏电保护、多功能智能电表；搭载48V磷酸铁锂后备电池+双逆变器N+1冗余备电，突发断电持续保障RSU天线、高清抓拍摄像机、工业交换机稳定运行，杜绝自由流ETC交易、车牌取证数据丢失；嵌入式恒温空调抵御沿海高温凝露，动环主机支持光纤+4G双通道数据透传，运维平台远程分路启停、能耗统计、全线龙门架GIS点位统一管理，满足文明示范路标准化、无人值守运维要求。

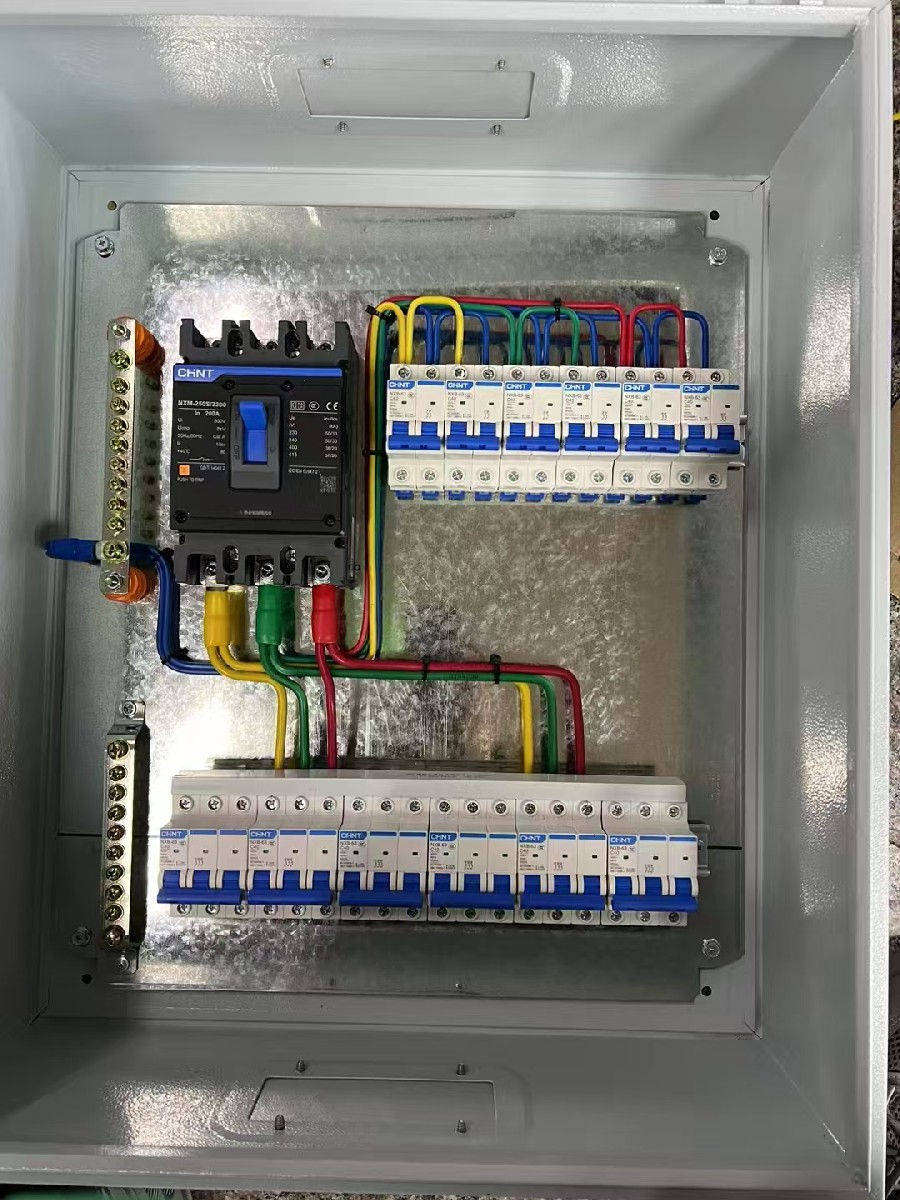

2、收费站广场智能配电箱+收费亭嵌入式机箱（匹配LED车道灯带、发光站名配套）
收费站露天广场IP55智能配电箱，统一示范路标准化外观，三相五线分级独立分路架构，单独设置车道LED红绿灯带、发光站名诱导标识专用供电回路，ETC车道、人工收费车道、费额显示屏、广场照明分回路隔离供电，单车道设备故障仅切断对应支路，不影响全站示范路通行服务；内置高精度经纬度时序控制器，自动根据日出日落调控夜间车道灯带、广场路灯启停，配套本地手动检修启停按钮；集成电源+网络二级浪涌防雷、一体式接地铜排，适配沿海收费站开阔多雷环境。配套紧凑型收费亭嵌入式机箱，强弱电分区屏蔽布线，降低电磁干扰，稳定保障亭内收费终端、自助缴费设备、对讲系统不间断运行，小巧机身适配收费亭狭小安装空间。
3、隧道304不锈钢防腐配电箱（隧道光亮工程配套）
隧道点位选用304不锈钢整机，IP55高防腐密封结构，抵御隧道尾气腐蚀、洞内持续凝露；独立三相大功率输出回路专供隧道风机、排水泵，接触器耐受电机启动冲击，细分光亮工程LED照明、CO/能见度环境检测器专用供电支路，单点传感器、照明灯具短路不会切断整段隧道通风监测系统；内置水浸、温湿度监测模块，对接隧道BAS系统实现风机、照明自动联动调光，降低隧道运营能耗，契合示范路低碳创建标准。
4、跨江桥梁轻量化监控机箱（路面雷视事件检测设备配套）
轻量化小型户外监控机箱，统一示范路标准外观配色，适配全线跨江大桥护栏、道路中分带雷视一体机、车流量监测设备狭小安装空间，IP55耐盐雾防腐结构；多路微型独立空开分路供电，每路配备小型交流接触器耐受补光、诱导灯带启动冲击电流，集成小型防雷、整机接地保护；内置简易动环采集模块，实时回传供电状态、箱内温湿度，轻量化结构降低桥梁高空施工难度，统一沿线景观视觉效果。
5、服务区XL-21落地动力配电柜（4对服务区机电配套）
服务区室内落地XL-21成套动力柜，承担服务区光亮工程照明、光伏配套、新能源充电桩、办公养护总配电；大容量三相配电架构，总塑壳断路器分层搭配多路分路保护空开，集成多功能智能电表、漏电、接地保护；预留充足拓展仓位，适配服务区远期新增智慧诱导、节能照明设备扩容需求，布线规整、外观统一，匹配文明示范路服务区标准化建设要求。
四、本项目文明示范路提升核心产品优势
全线外观标准化统一，满足示范路景观创建要求全系列机箱统一喷涂色号、柜体尺寸、标识排版，彻底解决沿线老旧箱体外观杂乱、锈蚀掉漆问题，收费站、龙门架、桥梁、隧道设备视觉整洁统一，契合省级文明示范路景观一体化建设标准；
沿海盐雾专项防腐防潮设计，长效保障示范路稳定运营区分露天、隧道两大工况差异化选材，户外镀锌防腐、隧道304不锈钢双重方案，全密封防凝露结构，应对粤西沿海台风、高湿、盐雾腐蚀，大幅降低机电设备故障报修率，保障示范路全天候通行服务；
分路隔离保护，杜绝示范路收费监控大面积中断所有负载独立回路配电，LED车道灯带、ETC主机、抓拍雷达、隧道照明设备互不干扰，单点设备故障仅跳闸对应支路，避免车道全断、抓拍失效，保障示范路通行考核指标达标；
时序自控+分路能耗计量，助力示范路低碳创建标配经纬度时序控制器自动管控全线照明、诱导灯带，多功能电表精准统计各回路用电量，实现机电照明按需启停，全线机电能耗显著下降，满足文明示范路绿色低碳创建硬性指标；
全域远程智慧运维，降低示范路常态化养护压力全线智能机箱统一接入开阳高速路段总监控平台，GIS地图直观展示126km全线数百处箱体点位，断电、高温、进水、非法开门分级弹窗短信告警，长线路人工巡检工作量降低65%，故障处置响应速度大幅提升，匹配示范路快速服务响应标准；
充足模块化扩容，适配示范路新增智慧设施机箱内部预留空开、设备拓展安装位，完美承载本次升级新增LED车道灯带、发光站名、雷视检测设备供电需求，无需额外增设外挂箱体，保持沿线景观整洁。
五、项目落地实施与文明示范路创建成效
分标段分批完成全线老旧机箱拆除、标准化智能机箱安装、线路规整、路段监控平台联调，设备外观、防护性能、智能功能全部一次性通过广东省高速文明示范路专项验收；
改造完成后全线ETC、路面雷视抓拍、隧道光亮照明设备综合在线率稳定99.8%以上，无箱体盐雾锈蚀、凝露渗水、雷击批量离线故障，全线收费车道通行保障能力大幅提升，文明服务考核指标全线达标；
标准化统一箱体打造整洁有序沿线景观，收费站发光站名、车道LED灯带搭配规整统一的户外机箱，形成辨识度高的示范路特色机电景观；
时序自动调光、分路能耗计量落地，全线机电照明年度能耗降低约23%，顺利完成文明示范路绿色低碳建设任务；
远程主动预警运维体系落地，126km长沿海线路故障线上精准定位，大幅减少养护车辆上路频次，降低示范路常态化养护人力、车辆运营成本；
统一标准化成套智能机箱规范全线机电施工标准，箱内布线清晰、线缆标识完整，后期养护检修便捷高效，为开阳高速长期保持省级文明示范路标杆地位筑牢机电供配电硬件根基。
