田林至西林（滇桂界）高速公路监控工程标段
田林至西林（滇桂界）高速公路监控工程标段智能机箱项目案例
一、项目整体概况
田林至西林（滇桂界）高速公路（简称田西高速）是广西高速公路网核心西向通道、百色市单体重点交通基建项目，也是广西实现“县县通高速”的收官标杆工程。项目主线全长191.262km，采用双向四车道高速标准，设计时速80–100km/h，桥隧比高达37.1%，路线横跨田林、西林两大县域，西接云南罗八高速，打通滇桂两省陆路交通大动脉。全线布设10处互通立交、9座收费站、4对综合服务区、多座山区隧道与跨江桥梁，布设海量外场监控、事件检测、ETC门架、隧道环境监测、道路智能感知设备。
本项目为田西高速全线机电监控专项工程标段，线路地处桂西深山喀斯特地貌区域，山大沟深、植被茂密，属于亚热带山地季风气候，全年降雨充沛、常年云雾缭绕、路基路段湿度大、山体雷雨频发，沿线隧道、桥梁、路侧外场点位分散、运维里程长、施工运维条件复杂。针对山区高速监控设备长期户外高湿、多雷、凝露腐蚀、点位分散难运维等行业痛点，卓言科技为本项目全线批量成套供应户外智能监控机箱、ETC门架一体化机柜、隧道防腐配电箱、桥梁外场设备箱、服务区动力配电柜，全面承接全线视频监控、智能感知、隧道通风照明、门架收费设备的供电、保护、时序管控与远程动环运维，助力田西高速打造标准化、智能化、高可靠的滇桂省际智慧山区高速。
二、项目现场核心工况与建设痛点
深山喀斯特复杂工况，设备耐候要求极高：全线地处桂西深山林区，常年多雾高湿、昼夜温差大、雨季持续时间长，箱体极易结露积水、钣金锈蚀、端子氧化；山区空旷无遮挡，夏季雷雨集中、感应雷击频发，普通常规机箱易受潮短路、监控设备频繁离线。
超长线路点位分散，人工运维成本极高：191km超长山区线路，监控、抓拍、门架设备沿线路零散布设，山路崎岖、通行不便，传统人工逐点巡检效率极低，故障发现滞后，无法满足智慧高速无人值守运维要求。
桥隧占比高，场景工况差异化明显：大量隧道、桥梁、路堑边坡点位并存，隧道内尾气腐蚀、密闭凝露严重，桥梁高空露天点位受风、雨、雾多重侵蚀，需要分场景差异化防腐、防潮、防雷配电方案。
监控设备密集，需严格分路隔离保护：全线新增高清抓拍、雷视事件检测、环境监测、ETC计费等多类精密弱电设备，多设备集中取电，若无独立分路保护，单点灯具、传感器短路易造成整段监控系统批量掉线，影响道路监测与通行取证。
省际通道稳定性标准严苛：作为滇桂跨省核心通道，全线监控、收费设备需7×24小时不间断在线，对配电设备稳定性、故障容错、断电续航、远程告警能力有硬性建设指标。
三、分场景定制智能机箱成套解决方案

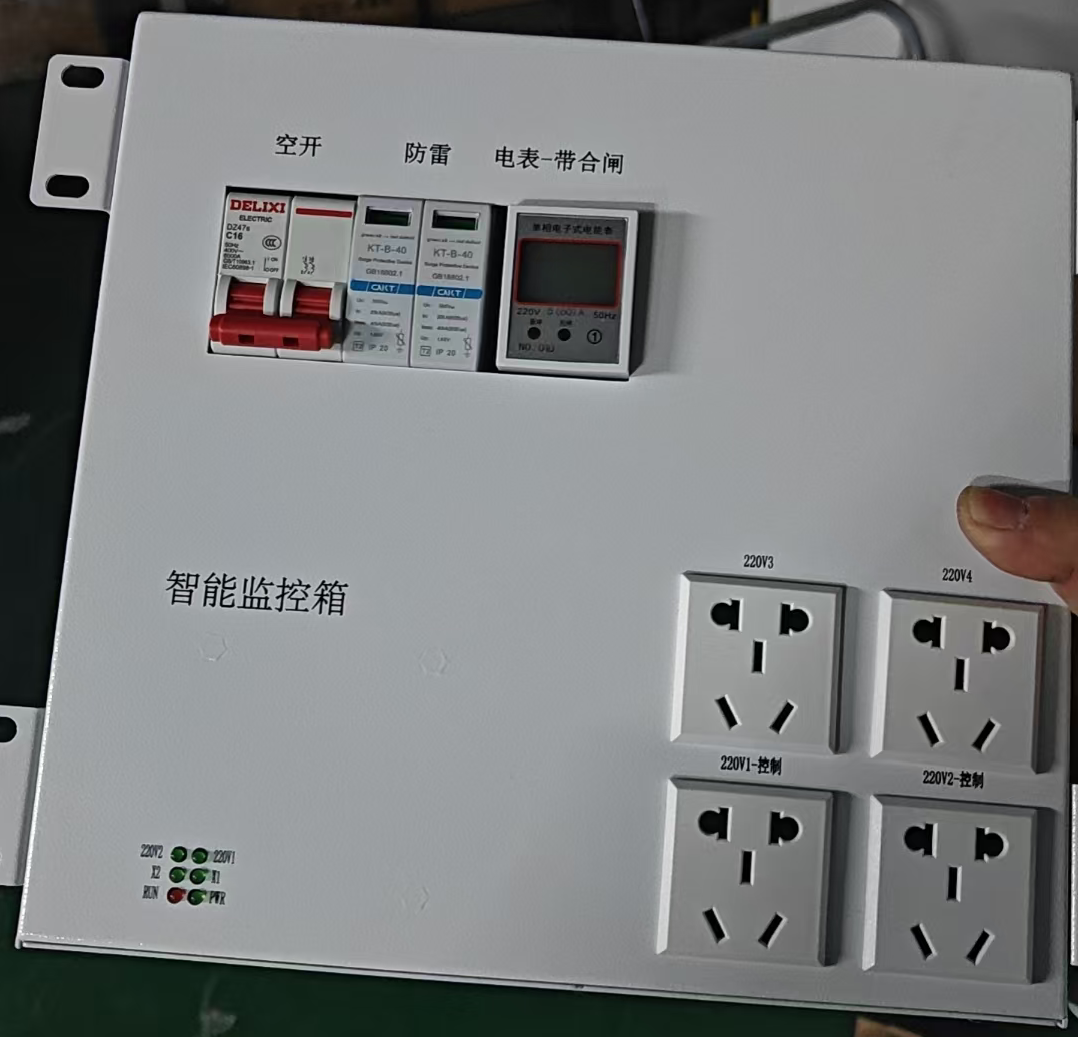

1、主线外场智能监控机箱（路侧抓拍、事件检测点位）
针对田西高速深山高湿多雾工况，外场监控机箱采用加厚冷轧钢板整体成型，户外静电防腐喷塑工艺，抗紫外线、耐山区雾气腐蚀；整机严格按照国标IP55防尘防水密封设计，全周发泡密封胶条搭配防凝露透气阀，从根源解决山区长期凝露、渗水问题。箱体配备高强度防盗门锁+门磁传感器，非法开门实时告警。内部采用多路独立分路隔离配电架构，摄像机、补光灯、雷达检测器、交换机独立回路供电，单路过载、短路、漏电自动隔离，不影响整套监控系统运行。内置经纬度时序控制器，自动适配山区昼夜变化，智能管控补光设备启停；集成多功能智能电表，精准统计能耗数据，搭配电源+网络二级防雷体系，有效抵御山区雷雨感应高压，保障外场精密监控设备长期稳定运行。
2、ETC门架一体化智能机柜（主线自由流收费点位）
全线龙门架点位配套标准化ETC一体化智能机柜，加高防腐底座设计，适配山区低洼路段汛期积水环境；舱体设备区、电池区独立分隔，强弱电分区布线，规避电磁干扰。系统搭载双路市电输入、N+1冗余逆变备电系统、48V磷酸铁锂后备电池，市电突发断电时无缝切换续航，保障ETC交易数据、车牌抓拍证据不丢失。内置嵌入式恒温温控系统，自动调节柜内温湿度，杜绝深山高湿环境导致的设备凝露死机；配套全套动环监测系统，实时采集柜内温湿度、水浸、门禁、电压电流数据，支持4G/光纤双通道传输，可远程实现回路启停、故障告警、能耗统计、GIS点位管理，满足超长山区线路无人值守运维需求。
3、隧道304不锈钢防腐配电箱（隧道监控、通风、照明配套）
针对隧道密闭高湿、尾气腐蚀严重工况，隧道点位专属选用304不锈钢防腐箱体，IP55全密封防护结构，耐锈蚀、抗老化、防凝露性能大幅提升。箱体配置大功率独立输出回路，专供隧道射流风机、排水泵、应急照明设备，耐受电机频繁启动冲击电流，搭配双电源自动切换装置，保障应急通风、应急照明不间断运行。细分隧道CO/能见度检测器、风速仪、洞内亮度传感器专用供电支路，单点传感设备故障独立隔离，不影响隧道整体环境监测与通风联动系统，完美适配田西高速长大隧道安全运营标准。
4、桥梁高空轻量化设备箱（跨江大桥、高边坡监控点位）
针对桥梁高空、边坡狭小安装空间，定制轻量化紧凑型户外设备箱，体积小巧、安装便捷、承重适配高空场景，IP55防水防尘、耐雾气腐蚀。极简模块化布局，多路微型独立空开分路供电，集成小型防雷、接地保护装置，稳定适配桥梁雷视一体机、边坡监测、道路事件抓拍设备供电需求，轻量化结构大幅降低高空施工难度，缩短山区路桥点位施工周期。
5、收费站、服务区XL-21动力配电柜
全线收费站、综合服务区配套室内XL-21落地动力配电柜，采用三相大容量配电架构，总开关+多级分路保护分层排布，集成漏电、过载、短路全套保护与智能能耗计量功能。承担服务区照明、办公设备、养护机具、收费亭设备总配电，内部布线规整、预留充足拓展仓位，适配后期机电设备升级扩容，满足大型省际高速服务区长期稳定配电需求。
四、项目核心产品适配优势
深山工况专项适配，耐候性极强：针对桂西山区高湿、多雾、多雷、昼夜温差大特性，优化密封、防腐、防雷、防凝露结构，彻底解决山区户外机箱受潮锈蚀、设备离线通病，适配超长线路全天候运行。
分路故障隔离，保障系统高可靠运行：全系列设备采用独立回路配电设计，单点设备故障不扩散、不整段断电，全面保障全线监控抓拍、ETC收费、隧道通风设备稳定在线，筑牢省际通道通行安全底线。
智慧远程运维，大幅降本增效：全线机箱搭载动环监测与双通道传输，实现故障主动告警、远程运维、能耗精细化管理，极大减少191km超长山区线路人工巡检频次，降低运维成本。
场景化差异化定制：区分露天路侧、隧道、桥梁、收费站、服务区五大场景差异化选材与结构设计，针对性解决不同点位工况痛点，设备适配度、稳定性远超通用机箱。
标准化模块化，施工高效易扩容：统一布线规范、回路标识、通信协议，工厂预制模块化出货，现场安装调试便捷，适配项目工期要求，同时预留充足拓展空间，满足远期智慧设备升级扩容需求。
五、项目落地成效
全套智能机箱设备分批供货、分段安装、全线联调，一次性通过田西高速机电监控专项竣工验收，完全满足山区省际高速机电建设规范与智慧运维标准。
全线监控、ETC收费、隧道环境监测设备综合在线率稳定99.8%以上，成功抵御桂西山区雨季、雾季、雷雨天气多重考验，无箱体渗水、锈蚀、雷击宕机等批量故障。
远程智慧运维体系全面落地，超长山区线路故障排查效率大幅提升，人工巡检运维成本降低65%以上，实现高速机电设备少人值守、精准运维。
分路独立保护、智能时序管控、精细化能耗计量落地，有效规避设备连锁故障，降低机电能耗，助力项目打造安全、智能、节能的滇桂省际智慧交通样板工程。
标准化成套设备统一全线机电建设标准，布线规范、维护便捷，为田西高速长期安全、稳定、高效运营提供坚实硬件保障。
